Entwicklung von optimal wirksamen Aufstellelemente (Keilschuh, Nivellierelemente, Maschinen- und Pressenlagerungssysteme, Schräglager etc.)

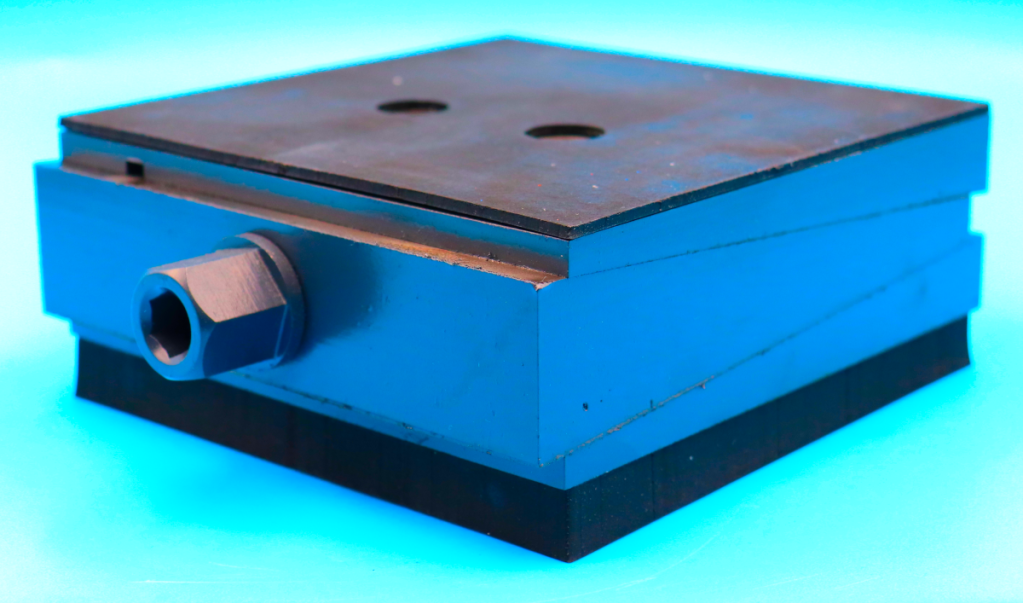

Keilschuh IKS und IKM:
Ein Keilschuh soll mit sehr feinen Schritten nivelliert werden. Er muss kompakt und preiswert sein. Ferner soll er nach der Nivellierung verspannt werden, um die Spiele heraus nehmen zu können.

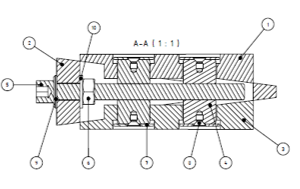

Unser Keilschuh IKS (pat.) mit Doppelbolzen wurde in Verbundbauweise entwickelt und gefertigt.
Die Vorteile dieser Keilschuhe sind:
- Spindelführung über zwei Bolzen, keine Verformung unter Last.
- Verbundbauweise: Die IKS-Teile sind eine geschlossene Einheit.
- Führung durch Stege.
- Kein Spiel, dynamisch sehr stabile, sehr genaue Nivellierung.
- Sehr gute Dämpfung und Isolierung.
- Hoch belastbar, preiswert – aus GGG40.
Ein weiterer Keilschuh IKM, den wir entwickelt und Patent angemeldet haben, bietet die folgende Vorteile:
- IKM ist ein kompakter, geschlossener Keilshuh.
- IKM hat eine mittige Bohrung und Anschraubmöglichkeit.
- IKM besitzt eine Schrägenausgleich.
- IKM ist hochbelasbar.
- IKM hat eine sehr feine Nivellierung.
- IKM ist sowohl anschraubbar als auch durchschraubbar.
- IKM mit Druckverteilungsplatte wird als Maschinenlagerungssystem verwendet.

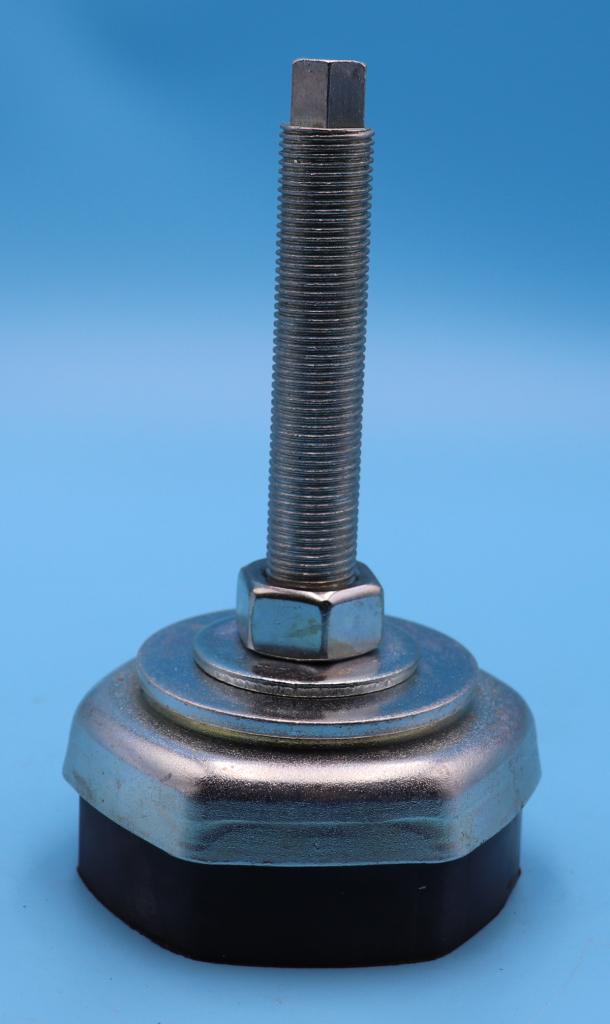

Runder Maschinenfuß:
Ferner haben wir unsere runde Maschinenfüße MFR ohne Schrgägenausgleich und Maschinenfüße NIM und NIL mit Schrägenausgleich entwickelt. Inzwischen können wir diese serienmäßig liefern.
Nivellierteller:
Nivellierteller mit einem Schrägenausgleich von 4°, wobei der Teller mit der Stellschraube so geschickt verbunden sein sollte, dass der Teller z.B. bei Transport einer Maschine nicht nach unten fallen kann.

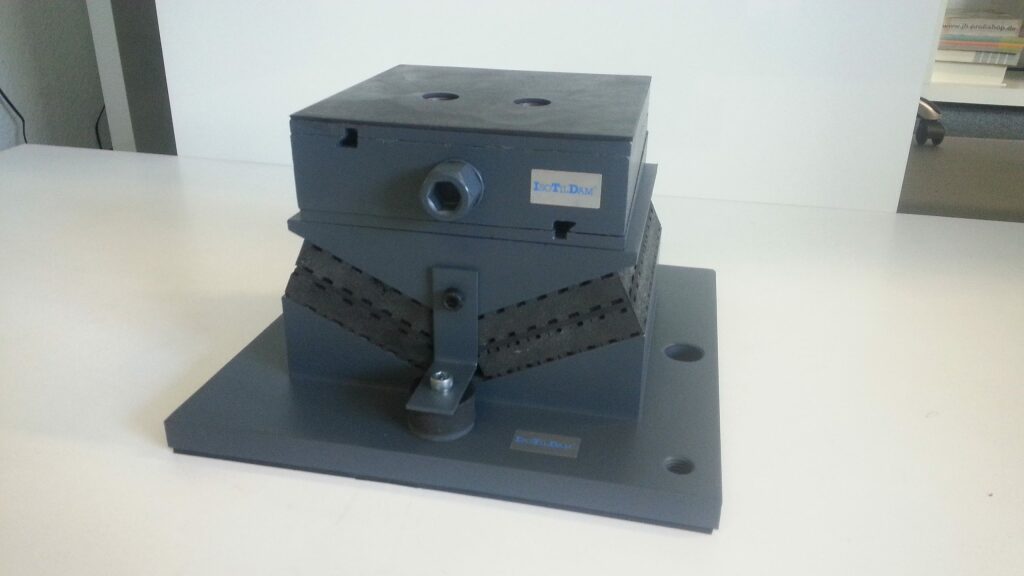

Schräglager:
Schräglager sind die Aufstellelemente etwa mit gleichen dynamischen Eigenschaften in allen Raumrichtungen.
ISOTILDAM Schräglager ISL zur Aufstellung von Werkzeugmaschinen ISOTILDAM Schräglager ISL in XXl-Ausführung zur Aufstellung von Pressen, Stanzen, Hämmern
